ميزة المنتج
تم تصميم محرك RNB2000 ذو التردد المتغير ذو الجهد المنخفض (VFD)، مع نظام التحكم -المتطور الخاص به، وموارد الواجهة الغنية، وأوضاع الاتصال المتعددة، وخوارزميات التحكم المتقدمة، وواجهات التوسعة المرنة، للوفاء بالمعايير العالية لعمليات الإنتاج عبر التطبيقات المختلفة.
- اعتماد أحدث معالج الإشارات الرقمية للتحكم في المحرك (DSP) من TI، الولايات المتحدة الأمريكية، يمكن أن يصل تردده الرئيسي إلى 150 ميجا هرتز.
- باستخدام وحدة IGBT- من الجيل الرابع من شركة Infineon بألمانيا، جنبًا إلى جنب مع الحد الأقصى لدرجة حرارة الوصلة التي تبلغ 175 درجة ووضع تعديل PWM، يقلل محرك الأقراص من خسائر التبديل ويلغي الحاجة إلى تخفيض القدرة حتى عند درجة حرارة محيطة تبلغ 50 درجة.

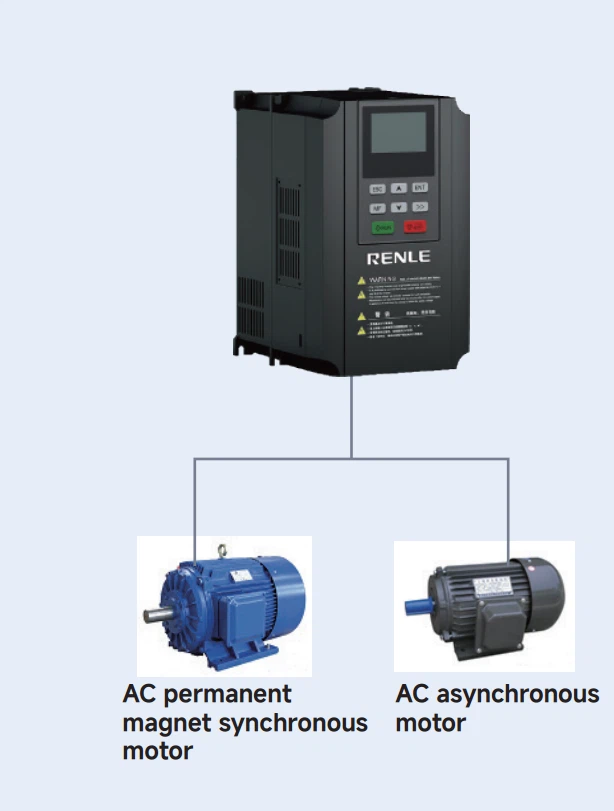

- يدعم كلاً من المحركات المتزامنة ذات المغناطيس الدائم وغير المتزامن، ويمكنه التعرف بدقة على معلمات المحرك. يمكن تكوين مجموعتين من معلمات المحرك، مما يسمح للمحرك بالتبديل بين محركين مختلفين عبر الاتصال أو المحطة متعددة الوظائف.
- يتيح وضع التحكم V/F التحكم بدقة عالية في حد التيار{{0}، مما يمنع إنذارات التيار الزائد أثناء التسارع/التباطؤ السريع أو المماطلة، مع توفير الحماية لمحرك الأقراص أيضًا. يتيح وضع التحكم في المتجهات -تحكمًا عالي الدقة في تحديد عزم الدوران، مما يتيح للمحرك توفير عزم دوران قوي أو ناعم وفقًا لاحتياجات التحكم في العملية الخاصة بالمستخدم، وبالتالي حماية المعدات الميكانيكية.
| وضع التحكم | بدء عزم الدوران | نطاق السرعة | دقة السرعة | استجابة عزم الدوران |
| تحكم V/F | 0.5 هرتز 180% | 1:100 | ±0.5% | |
| مكافحة ناقلات الأمراض بدون PG | 0.5 هرتز 180% | 1:100 | ±0.2% | ＜10ｍｓ |
| مكافحة ناقلات الأمراض مع PG | 0 هرتز 200% | 1:200 | ±0.02% | ＜5ｍｓ |
 |
 |
 |
|
- وضع التحكم في فصل V/F: في هذا الوضع، يمكن ضبط تردد الخرج وجهد الخرج بشكل منفصل. يعتبر وضع التحكم هذا مناسبًا لإمدادات طاقة تحويل التردد، والتحكم في محرك عزم الدوران، والتطبيقات المماثلة.
- واجهة توسيع ذكية: يتميز محرك التردد المتغير ذو الجهد المنخفض بواجهة توسعة ذكية تسمح بالاتصال المتزامن لبطاقتي توسيع، مما يلبي متطلبات المستخدم للتحكم في الصناعة -.
- التحكم في ناقلات PG: حتى عندما لا يتم وضع المشفر في نهاية العمود، لا يزال من الممكن تحقيق التحكم في ناقلات PG طالما أن عمود المحرك وعمود التشفير يحافظان على نسبة تباطؤ ثابتة.
- البحث السريع: تتميز وظيفة البحث عن السرعة بالدقة والموثوقية، حيث تدعم التشغيل السلس وغير-للمحرك الدوار.
- التحكم PID للعملية: يحتوي التحكم PID للعملية على إعدادات واسعة النطاق وأوضاع ردود الفعل، مما يدعم التبديل السهل بين مجموعتين من المعلمات التناسبية والتكاملية والتفاضلية، بالإضافة إلى الاختيار بين ردود الفعل الإيجابية والسلبية. يعد عنصر التحكم هذا مفيدًا بشكل خاص لتطبيقات توفير الطاقة-في المراوح والمضخات.
- مدخلات طاقة التيار المستمر: يدعم محرك الأقراص مدخلات طاقة التيار المستمر، مما يسمح للمستخدمين بإنشاء تطبيق ناقل تيار مستمر مشترك بشكل ملائم.

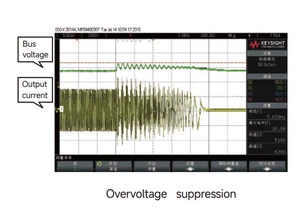

- حماية كشك الجهد الزائد: أثناء التباطؤ السريع لحمل القصور الذاتي الكبير، يمكن أن تتسبب طاقة التجديد في حدوث خطأ في الجهد الزائد. يمكن أن تؤدي التعديلات اللحظية لتردد الخرج إلى تقليل احتمالية رحلات الجهد الزائد، مما يضمن التشغيل المستمر والموثوق للنظام.

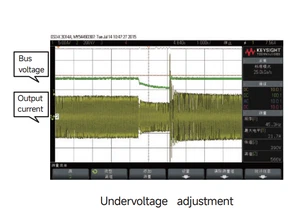

- تعديل الجهد المنخفض: عند حدوث انخفاض الجهد اللحظي أو انقطاع التيار الكهربائي، يظل جهد ناقل التيار المستمر ثابتًا عن طريق تقليل تردد الخرج تلقائيًا، مما يضمن التشغيل المستمر للمحرك لفترة قصيرة. هذه الوظيفة مفيدة بشكل خاص للمراوح والمضخات.

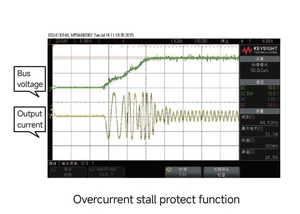

- حماية كشك التيار الزائد: أثناء التسارع السريع للحمل الثقيل، يمكن أن يؤدي الانزلاق الكبير إلى خطأ التيار الزائد. تساعد التعديلات اللحظية لتردد الخرج على تقليل احتمالية رحلات التيار الزائد، مما يضمن التشغيل المستمر والموثوق للنظام.
- منع تذبذب التردد المنخفض-: عند بدء تشغيل محرك كبير الطاقة في ظل ظروف عدم التحميل- أو الضوء-، يمكن أن تحدث تذبذبات حادة، مما يتسبب في حدوث أخطاء. يؤدي تمكين هذه الوظيفة إلى منع التذبذبات بشكل فعال، مما يضمن تشغيل النظام بشكل موثوق.
- وظيفة تحديد موجة -بواسطة-موجة: أثناء بدء الحمل الثقيل أو الزيادات السريعة في الحمل، تحد هذه الوظيفة تلقائيًا من تيار الإخراج قبل حدوث أخطاء التيار الزائد، مما يمنع التعثر المتكرر لـ VFD.

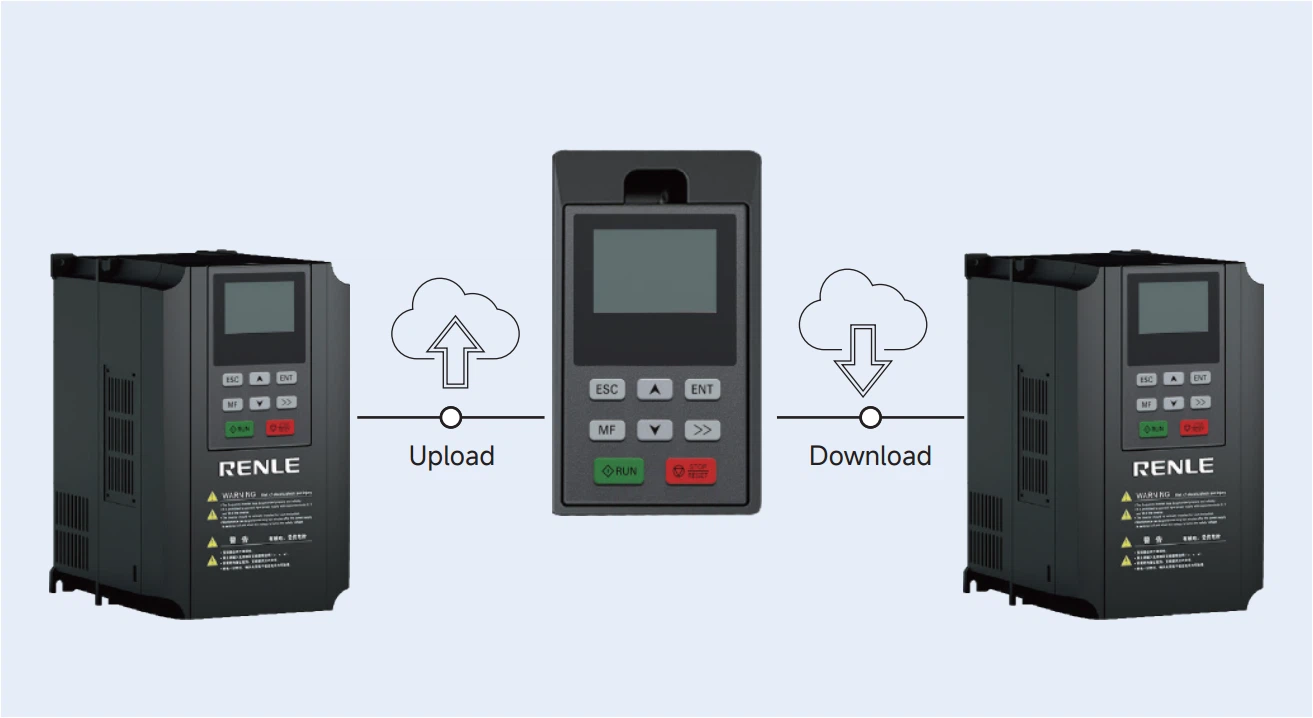

- النسخ الاحتياطي للمعلمات: توفر هذه الوظيفة الراحة للمستخدمين لإجراء نسخ احتياطي للمعلمات واختبارها واستعادتها.

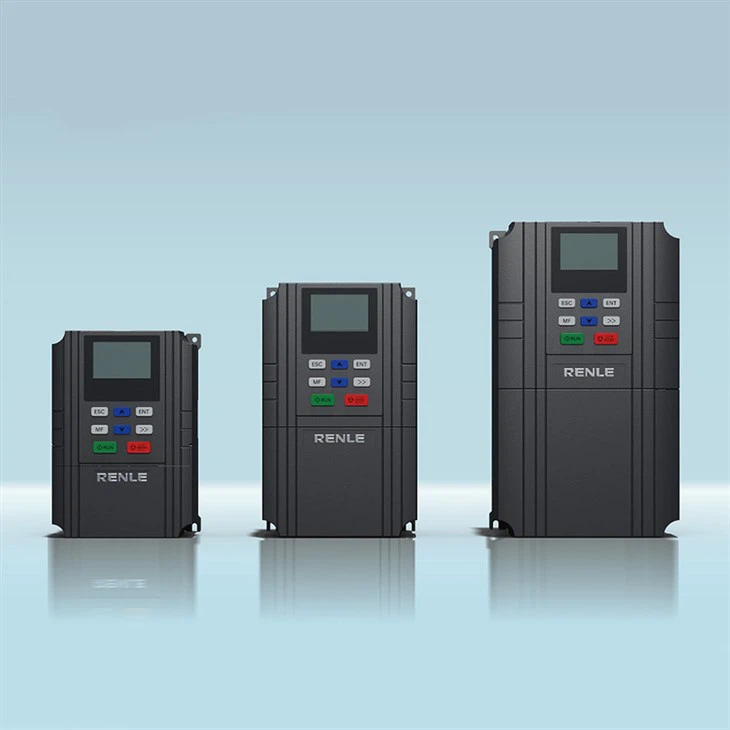

يلتقي الأداء القابل للتكيف مع البساطة في تصميم متين.
إن محرك RNB2000 ذو الجهد المنخفض والتردد المتغير هو محرك ذو أغراض عامة-مصمم لتقليل تعقيد التشغيل الآلي مع تعزيز الاعتمادية التشغيلية وكفاءة الطاقة عبر العمليات المتنوعة. تم تصميمه لإدارة الضواغط، والناقلات، والخلاطات، والمضخات، وأجهزة الطرد المركزي، والمراوح، وأحمال عزم الدوران المتغيرة- والثابتة-، ويتضمن المكونات المتكاملة الهامة بشكل افتراضي. يؤدي هذا إلى تبسيط اختيار محرك الأقراص ويلغي الحاجة إلى إضافات الأجهزة-.
تعمل قوائم التكوين وأدوات التوجيه البديهية على تسريع عملية النشر وبدء التشغيل والتشغيل والصيانة. باعتباره عضوًا في عائلة محركات RENLE القابلة للتشغيل البيني بالكامل، يستخدم RNB2000 بنية مشتركة وواجهات تحكم، مما يحسن سهولة الاستخدام ويضمن التكامل السلس عبر القطاعات الصناعية.
الفوائد الرئيسية
- أداء محرك الأقراص الموجه ذو الحلقة المفتوحة-المتعدد الاستخدامات.
- أداء عالي-وضع التحكم في ناقل الحلقة-المفتوح.
- وظيفة التحكم في الحلقة المغلقة-عالية الأداء-.
- التحكم في ناقل الحلقة المغلقة- متوافق مع كل من المحركات غير المتزامنة والمحركات المتزامنة ذات المغناطيس الدائم.
- يدعم ملحقات بطاقة PG المتعددة.
- مراقبة لاسلكية GPRS وWiFi-قابلة للتطوير.
- تكامل محركات الأقراص المتزامنة وغير المتزامنة، مع التحكم الشامل في الحلقة-المفتوحة والحلقة المغلقة-.

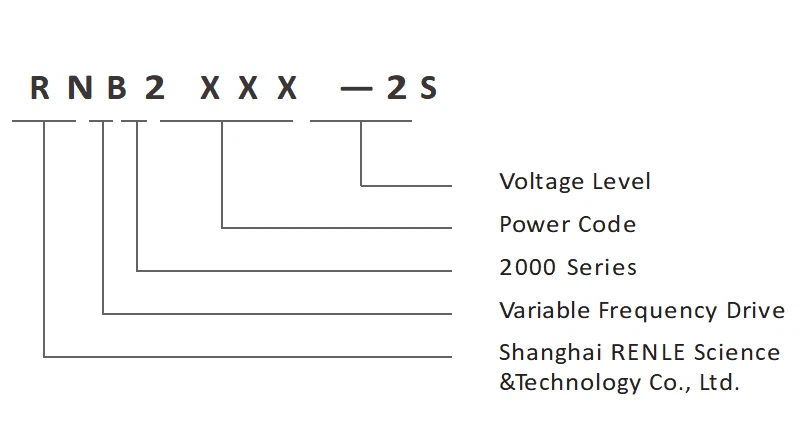

وصف النموذج
| RN | شركة شنغهاي رينلي للعلوم والتكنولوجيا المحدودة |
| B | محرك متغير التردد-منخفض الجهد |
| 2 | سلسلة 2000 |
| XXX | رمز الطاقة: مثل 000: 0.75 كيلو واط؛ 001: 1.5 كيلو واط؛ 037: 37 كيلو واط؛ 110: 110 كيلو واط... |
| 2S -- | 380 فولت تيار متردد 2S: 220 فولت تيار متردد س: متخصص في الرفع U: مخصص لحقول النفط HF: مخصص للسرعة العالية-. محرك متزامن بمغناطيس دائم |
أمثلة على تطبيقات المنتج
التطبيق في صناعة الرفع
-
عزم دوران عالي واستجابة سريعة
التحكم في المتجهات بدون PG: 0.25 هرتز، ما يصل إلى 180% من عزم الدوران الناتج، مع أ<10ms torque response time.
التحكم في المتجهات مع PG: 0 هرتز، ما يصل إلى 200% من عزم الدوران الناتج، مع أ<5ms torque response time.
تمنع هذه الوظيفة وقوع حوادث مثل انزلاق الحمل الناتج عن عدم كفاية عزم الدوران عند السرعات المنخفضة.
-
دعم لتبديل المحرك المزدوج
يمكن لـ VFD تخزين مجموعتين من معلمات المحرك بشكل منفصل، مما يسمح له بتشغيل محركين مختلفين-أحدهما للحركة الخطية والآخر للحركة الانتقالية-باستخدام VFD واحد.
-
وظيفة التحكم في الفرامل
تم تصميم وظيفة التحكم والمراقبة المنطقية للفرامل لـ VFD لصناعة الرفع، مما يوفر مرونة أكبر لتحقيق بدء وإيقاف الرافعات بشكل سلس، مما يمنع الأشياء من السقوط بشكل فعال.
-
وظيفة الحماية الشاملة
مع مجموعة كاملة من وظائف الإنذار والحماية، فإن VFD يلبي معايير السلامة الصناعية.
التطبيق في صناعة حقول النفط
الرافعات البرجية، الرافعات الجسرية، رافعات الميناء، الرافعات الكهربائية، رافعات البناء، بوابات الونش، الرافعات الكهربائية، ورافعات المناجم.
- التردد المنخفض وعزم الدوران العالي.
- لا صدمة لشبكة الكهرباء أثناء التشغيل.
- لا توجد أحزمة وبكرات: يتم استبدال المحرك غير المتزامن الموجود في بئر النفط بمحرك متزامن شبه-محرك مباشر لتحسين السلامة.
- تعتبر المحركات شبه المتزامنة ذات الدفع المباشر أكثر كفاءة من المحركات غير المتزامنة.
- توفير الطاقة-: الطاقة المتولدة عند تشغيل آلة ضخ آبار النفط في اتجاه مجرى النهر يمكن إرجاعها مرة أخرى إلى شبكة الطاقة باستخدام وحدة التغذية المرتدة للطاقة- المدمجة.
- حركة قابلة للتعديل: يمكن تعديل الحركة باستخدام مقبض، مما يلغي الحاجة إلى استبدال الحزام والعتاد.
طلب
وحدة ضخ الشعاع-ووحدة ضخ البرج.
 |
 |
 |
 |
 |
 |
 |
 |
 |
مواصفات المنتج
ورقة المعلمات الفنية لسلسلة RNB2000 VFD
|
خصائص الإدخال-الإخراج |
نطاق جهد الإدخال |
مرحلة واحدة- 220 فولت تيار متردد (-15%) ~ 240 فولت تيار متردد (+10%)); ثلاث مراحل 380 فولت تيار متردد (-15%)~ 440 فولت تيار متردد (+10%) |
|
نطاق تردد الإدخال |
50 ~ 60 هرتز±5% |
|
|
نطاق الجهد الناتج |
0 ~ تصنيف جهد الإدخال |
|
|
نطاق تردد الإخراج |
0 ~ 600 هرتز، الوحدة 0.01 هرتز |
|
|
قدرة الإخراج الزائد |
150% 1 دقيقة؛ 180% 10 ثانية؛ 200% 1 ثانية |
|
|
خصائص التحكم في التشغيل |
وضع التحكم |
التحكم في/F؛ لا يوجد تحكم ناقل PG 0 (للمحركات المتزامنة)؛ لا يوجد تحكم ناقل PG 1 (للمحركات غير المتزامنة) |
|
نطاق التحكم في السرعة |
محرك غير متزامن 1:200 (تحكم V/F، لا يوجد تحكم ناقل PG 1)؛ محرك متزامن 1:20 (لا يوجد تحكم ناقل PG 0) |
|
|
دقة التحكم في السرعة |
±0.5% (تحكم V/F)؛ ±0.2% (لا يوجد تحكم في ناقلات PG) |
|
|
تقلب السرعة |
± 0.3% (لا يوجد تحكم في ناقلات PG) |
|
|
استجابة عزم الدوران |
<20ms (No PG vector control) |
|
|
دقة التحكم في عزم الدوران |
10% (لا يوجد تحكم في ناقلات PG) |
|
|
عزم الدوران البداية |
محرك غير متزامن: 0.25 هرتز/150% (لا يوجد تحكم ناقل PG 1)؛ محرك متزامن: 2.5 هرتز/150% (لا يوجد تحكم ناقل PG 0) |
ورقة المعلمات الفنية لسلسلة RNB2000
تابع من الجدول السابق
|
الوظائف الأساسية |
تردد البداية |
0.00 ~ 50.00 هرتز |
|
|
زمن التسارع والتباطؤ |
0.0 ~ 3000.0s |
||
|
تردد الناقل |
1.0 كيلو هرتز ~ 15.0 كيلو هرتز |
||
|
وضع ضبط التردد |
إعداد UP / DOWN، الإعداد الرقمي، الإعداد التناظري، إعداد تردد النبض، إعداد التشغيل متعدد السرعات، إعداد PLC البسيط، إعداد PID، إعداد اتصال Modbus، إعداد اتصال PROFIBUS، إلخ. من الممكن الجمع بين الإعدادات وتبديل قنوات الإعداد. |
||
|
طريقة البدء-. |
بدء تردد البدء، البدء بعد فرامل التيار المستمر، بدء البحث عن السرعة |
||
|
طريقة التوقف |
توقف التباطؤ، التوقف الحر، توقف التباطؤ + فرامل التيار المستمر، توقف التباطؤ + فرامل التدفق |
||
|
نوع المحرك |
المحركات غير المتزامنة، المحركات المتزامنة ذات المغناطيس الدائم |
||
|
قدرة الكبح العاصمة |
تردد الكبح DC: 0 ~ 600 هرتز؛ وقت انتظار فرامل التيار المستمر: 0 ~ 50 ثانية؛ تيار الكبح بتيار مستمر: 0.0 ~ 100.0% (تيار مقنن VFD)؛ وقت الكبح بتيار مستمر: 0.0 ~ 50.0 ثانية. |
||
|
تعديل الجهد التلقائي |
يمكنه الحفاظ على خرج جهد ثابت عندما يتغير جهد شبكة الطاقة |
||
|
تخفيض التردد لحظية |
يمكنه تقليل التردد على الفور للحفاظ على جهد الناقل عندما تكون شبكة الطاقة ذات جهد منخفض. |
||
|
محطات التحكم |
محطات الإدخال الرقمية |
10 مدخلات بشكل قياسي، واحد منها يمكن استخدامه كإدخال نبضي عالي السرعة (HDI1)- |
|
|
محطات الإخراج التناظرية |
3 مدخلات تناظرية بشكل قياسي: AI1: 0 ~ 10 فولت أو 0/4 ~ 20 مللي أمبير يمكن اختيار الإدخال AI2: 0 ~ 10 فولت أو 0/4 ~ 20 مللي أمبير يمكن اختيار الإدخال AI3: -10 فولت ~ +10 مدخل فولت |
||
|
محطات الإخراج الرقمي |
مخرجان جامعان متعددان-متعددان الوظائف بشكل قياسي، يمكن استخدام أحدهما كمخرج نبض عالي السرعة (HDO)-. |
||
|
محطات الإدخال التناظرية |
مخرجان قياسيان: AO1، AO2 (0 ~ 10 فولت أو 0/4 ~ 20 مللي أمبير قابل للتحديد) |
||
|
تتابع الإخراج |
2 مخرجات تتابع بشكل قياسي |
||
|
واجهة الاتصال القياسية |
الاتصالات RS485 |
توفير واجهة اتصال RS485 للتواصل مع RS485 الخارجي، ودعم بروتوكول Modbus (وضع RTU). |
|
|
واجهة الاتصال الموسعة |
PROFIBUS-DP، Ethernet، يمكن فتحه |
يدعم PROFIBUS-DP، وCAN مفتوحًا، واتصالات Ethernet. |
|
|
الحماية من الأخطاء |
التيار الزائد للتسارع، التيار الزائد للتباطؤ، التيار الزائد للسرعة الثابتة، الجهد الزائد للتسارع، الجهد الزائد للتباطؤ، الجهد الزائد للسرعة الثابتة، خطأ انخفاض الجهد للحافلة، الحمل الزائد للمحرك، الحمل الزائد VFD، فقدان مرحلة الإدخال، فقدان مرحلة الإخراج، خطأ ارتفاع درجة حرارة وحدة المعدل، خطأ ارتفاع درجة حرارة وحدة العاكس، خطأ خارجي، خطأ الاتصال، خطأ الكشف الحالي، خطأ التعرف على معلمة المحرك، خطأ تشغيل EEPROM، فصل ردود الفعل PID، خطأ وحدة الفرامل، الوصول إلى وقت تشغيل الشركة المصنعة. |
||
|
وظائف خاصة |
نسخة المعلمة، النسخ الاحتياطي للمعلمة، ناقل التيار المباشر المشترك، التبديل الحر لمجموعتين من معلمات المحرك، تبديل التردد، فرملة التيار المستمر، فرملة الدائرة القصيرة-، فرملة التدفق، استخدام كلمة مرور المستخدم، وظيفة التشكيل الزائد-، التحكم في المتجهات للمحركات المتزامنة، تتبع السرعة، التحكم في التردد-التذبذب، التحكم في الطول-الثابت، وظيفة العد، الإثارة المسبقة، توقف التيار الزائد، الجهد الزائد التوقف، إعادة تشغيل الطاقة-، تخطي التردد، 4 مجموعات من أوقات التسارع/التباطؤ، حماية درجة حرارة المحرك-، التحكم المرن في المروحة، التحكم PID للعملية، التحكم المتعدد- في السرعة، وظيفة تقليل التردد الفوري، التحكم PLC البسيط، التحكم في التدلي، تحديد المعلمة، التحكم في المغناطيس الضعيف، التحكم في عزم الدوران -عالي الدقة، التحكم في الفصل V/F، تسجيل الأخطاء، إلخ. |
||
|
عرض لوحة المفاتيح |
شاشات الكريستال السائل |
لوحة مفاتيح LCD، لوحة مفاتيح رقمية LED اختيارية مع مقياس الجهد |
|
|
آحرون |
مكان العملية |
داخلي، على ارتفاع أقل من 1000 متر فوق مستوى سطح البحر، خالي من أشعة الشمس المباشرة، وخالي من الغبار والغازات المسببة للتآكل والغازات القابلة للاشتعال ورذاذ الزيت وبخار الماء والتقطير والملح وغيرها. |
|
|
درجة الحرارة المحيطة |
-10 ~ +40 درجة، يجب استخدام الجهاز بسعة منخفضة في 40 ~ 50 درجة. يجب تخفيض تيار الخرج المقنن بنسبة 1% لكل درجة زيادة واحدة. |
||
|
رطوبة |
5 ~ 95% (بدون تكثيف) |
||
|
ارتفاع |
0 ~ 2000 متر، يجب استخدام الجهاز بقدرة منخفضة عندما تزيد عن 1000 متر. يجب تقليل تيار الخرج المقدر بنسبة 1% لكل 100 متر من الارتفاع. |
||
|
اهتزاز |
أقل من 0.5 جرام |
||
|
درجة حرارة التخزين |
-40 ~ +70 درجة |
||
مواصفات المنتج
|
نموذج |
الطاقة (كيلوواط) |
جهد الإدخال (الخامس) |
تيار الإدخال (أ) |
تيار الخرج (أ) |
قوة المحرك المطبق (كيلوواط) |
ملحوظة |
|
RNB2000-2S |
0.75 |
مرحلة واحدة- 220 فولت تيار متردد |
8.2 |
4.5 |
0.75 |
وحدة الفرامل-المدمجة بشكل قياسي |
|
RNB2001-2S |
1.5 |
14.0 |
7.0 |
1.5 |
||
|
RNB2002-2S |
2.2 |
23.0 |
9.6 |
2.2 |
||
|
RNB2000 |
0.75 |
ثلاث-مرحلة 380 فولت تيار متردد |
8.2 |
4.5 |
0.75 |
|
|
RNB2001 |
1.5 |
5.0 |
3.8 |
1.5 |
||
|
RNB2002 |
2.2 |
5.8 |
5.3 |
2.2 |
||
|
آر إن بي 2004 |
4.0 |
12.0 |
9.5 |
4.0 |
||
|
آر إن بي 2005 |
5.5 |
18.5 |
14 |
5.5 |
||
|
آر إن بي 2007 |
7.5 |
22.5 |
18.5 |
7.5 |
||
|
آر إن بي 2011 |
11 |
30.0 |
25.0 |
11 |
||
|
آر إن بي 2015 |
15 |
39.0 |
32.0 |
15 |
||
|
آر إن بي 2018 |
18.5 |
45.0 |
38.0 |
18.5 |
||
|
RNB2022 |
22 |
54.0 |
45.0 |
22 |
||
|
RNB2030 |
30 |
68.0 |
60.0 |
30 |
||
|
RNB2037 |
37 |
84.0 |
75.0 |
37 |
||
|
RNB2045 |
45 |
98.0 |
92.0 |
45 |
وحدة فرامل مدمجة اختيارية-. |
|
|
RNB2055 |
55 |
123.0 |
115.0 |
55 |
||
|
RNB2075 |
75 |
157.0 |
150.0 |
75 |
||
|
RNB2090 |
90 |
188.0 |
180.0 |
90 |
||
|
RNB2110 |
110 |
221.0 |
215.0 |
110 |
||
|
RNB2132 |
132 |
267.0 |
260.0 |
132 |
||
|
RNB2160 |
160 |
309.0 |
305.0 |
160 |
||
|
RNB2185 |
185 |
344.0 |
340.0 |
185 |
||
|
RNB2200 |
200 |
384.0 |
380.0 |
200 |
||
|
RNB2220 |
220 |
429.0 |
425.0 |
220 |
||
|
RNB2250 |
250 |
460.0 |
480.0 |
250 |
||
|
RNB2280 |
280 |
500.0 |
530.0 |
280 |
||
|
RNB2315 |
315 |
580.0 |
600.0 |
315 |
||
|
RNB2350 |
350 |
625.0 |
650.0 |
350 |
||
|
RNB2400 |
400 |
715.0 |
720.0 |
400 |
||
|
RNB2450 |
450 |
805.0 |
795.0 |
450 |
||
|
RNB2500 |
500 |
848.0 |
860.0 |
500 |
